Windows Server 2008 bringt einen Multipathing Treiber (MPIO) für die redundante Anbindung von Storagesystemen mit. Dieser ist in R1 und R2 enthalten. Die Installation kann per GUI oder CLI erfolgen.
Installation MPIO via GUI

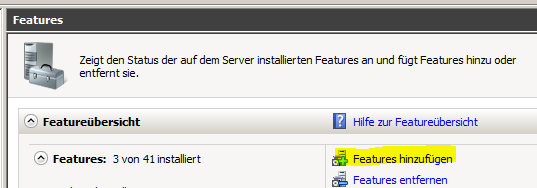

Im Server-Manager ein neues Feature installieren.
Im Auswahlassistenten den Haken bei Multipath E/A (Multipath I/O) setzen.
Im Geräte Manager ist jetzt unter dem Knoten Speichercontroller der MPIO Treiber von Microsoft zu sehen.

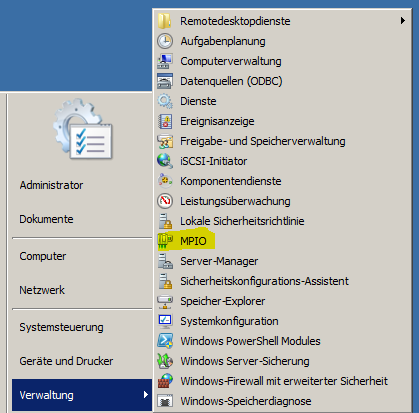

Nun muß noch ein “Vendor String” eingetragen werden. Dazu das MPIO-Tool unter Verwaltung starten. Alternativ ist es auch über MPIOCPL.EXE möglich.

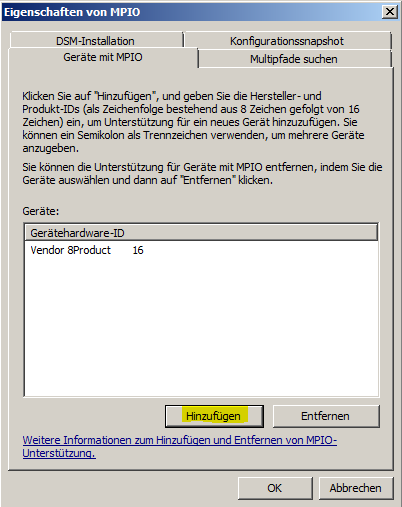

Im Register “Geräte mit MPIO” auf “Hinzufügen” klicken.

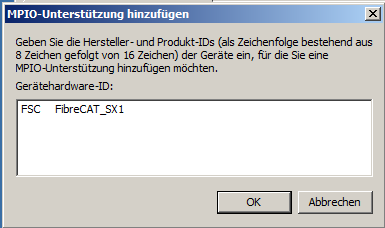

Hier ist der entsprechende Vendor- und Product-String (vgl. Tabelle unten) des Herstellers einzugügen.
Achtung! Absolut case sensitive! Auch die Anzahl der Spaces zwischen Hersteller und Typ sind wichtig. Anzahl Characters ist fest.
Danach ist ein Neustart erforderlich.
Installation MPIO via CLI
Die servermanagercmd Commandlets sind veraltet und Microsoft empfiehlt die Verwendung von Powershell. Ich habe hier beide Methoden (CMD> und PS>) alternativ aufgeführt.
CMD
Ausführung der Command-Shell als Administrator!
CMD> servermanagercmd -install multipath-io
Kontrolle
CMD> servermanagercmd -query
Powershell
PS> Import-Module ServerManager
PS> Add-WindowsFeature Multipath-io
Kontrolle
PS> Get-WindowsFeature Multipath-io
MPCLAIM
Der nächste Befehl führt einen automatischen Reboot des Hosts durch!
Allgemeine Syntax:
mpclaim restart_option install_switch device_switch device_hwid
CMD> mpclaim -r -i -d "<Vendor String + Device String>"
Vendor / Product Strings
Beispiele für FSC / Fujitsu Storage Produkte (case sensitive!)
Note that the vendor string length is 8 characters, the product string length is 16 characters, and both fields are padded with spaces as needed.
Weitere Info im Microsoft TechNet: Referencing MPCLAIM-Examples
| Modell | String | Bemerkung |
|---|---|---|
| FibreCAT SX 60, 80, 88 und 100 | FSC FibreCAT_SX1 | 5 Blanks nach FSC! |
| ETERNUS DX60/DX60 S2, DX80/DX80 S2, DX90 S2 | FUJITSU ETERNUS_DXL | 1 Blank nach FUJITSU |
| ETERNUS DX400/DX400 S2 series | FUJITSU ETERNUS_DX400 | 1 Blank nach FUJITSU |
| ETERNUS DX8000/DX8000 S2 series | FUJITSU ETERNUS_DX8000 | 1 Blank nach FUJITSU |
